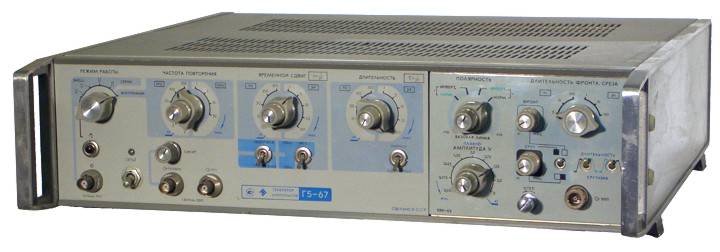

Г5-67

Основные технические характеристики

Частота повторения:
-режим одинарных импульсов 1 кГц - 50 МГц;
-режим парных импульсов 1 кГц - 20 МГц
 Погрешность установки частоты повторения 0,1 F
 Амплитуда импульсов на нагрузке 50 Ом 50 мВ - 5 В
 Погрешность установки амплитуды 0,1 U + 0,1 В
 Длительность импульсов 10 нс - 300 мкс
 Погрешность установки длительности 0,1т + 3 нс
 Длительность фронта, среза 5 нс - 300 мкс
 Нелинейность фронта, среза не более 10%
 Выброс на вершине и в паузе после импульса не более 10%
 Неравномерность вершины и исходного уровня в паузе между импульсами не более 10%
 Временной сдвиг (задержка) основного импульса относительно синхроимпульса 10 нс - 300 мкс
 Временной сдвиг (опережение) основного импульса относительно синхроимпульса 300 нс - 300 мкс
 Погрешность установки временного сдвига 0,1 D + 4 нс
 Временной сдвиг второго импульса пары относительно первого 20 нс - 300 мкс
Питание: 220 В, 50 Гц; 115 В, 400 Гц
Потребляемая мощность 80 В · А
Габариты 480X120X475 мм;
Масса Г5-67  15 кг
