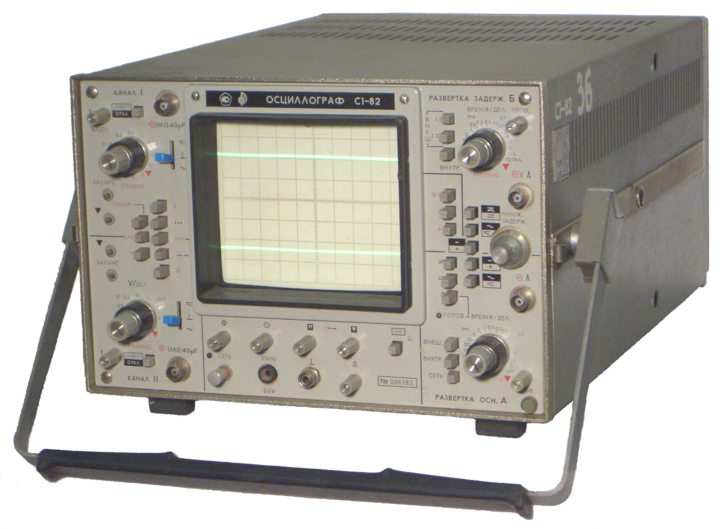

С1-82

С1-82 универсальный осциллограф предназначен для исследования формы периодических электрических сигналов в диапазоне частот от 0 до 10 МГц. С1-82 имеет два канала, экран 100Х120, габаритные размеры корпуса 300х200х420, массу 15 кг.  Осциллограф имеет повышенную надежность, прост по конструкции и в эксплуатации.

Тракт вертикального отклонения осциллографа С1-82 позволяет исследовать сигналы в полосе частот до 10 МГц с амплитудой 1 мВ-50 В. Наличие инверторов в каждом из каналов тракта и коммутатора каналов обеспечивает возможность алгебраического суммирования исследуемых сигналов. Осциллограф С1-82 имеет задержанную развертку, что позволяет выделять на экране ЭЛТ интересующий участок сигнала и исследовать его в другом временном масштабе. Наличие в канале синхронизации коммутатора обеспечивает запуск временной развертки от сигнала любого канала осциллографа, от суммарного сигнала или поочередно от каждого из сигналов. Кроме того, коммутатор синхронизации обеспечивает режим X-У (развертку по оси X исследуемым сигналом через тракт вертикального отклонения). Большая рабочая часть экрана (100X120 мм), высокая точность измерении амплитудных и временных параметров исключают необходимость использования дополнительных приборов при исследовании электрических схем. Значительно повышена надежность осциллографа С1-82 за счет 100%-ного использования полупроводниковых приборов, микросхем и микросборок частного применения

Заменяет: С1-83 С1-77 С1-124
