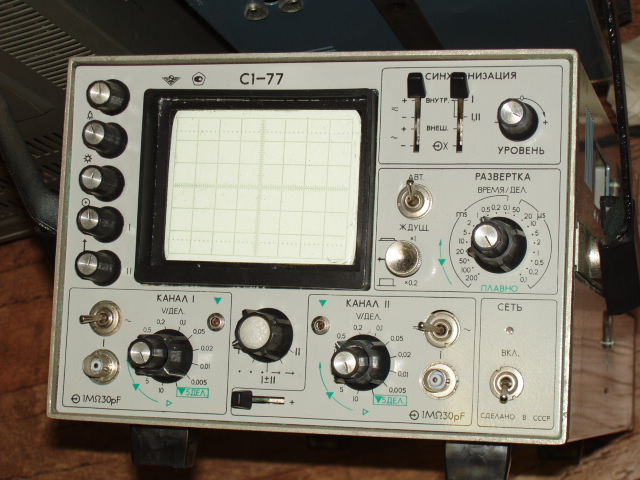

С1-77
Основные технические характеристики
Вертикальное отклонение
2 каналаПолоса пропускания 0 - 10 МГц
Время нарастания переходной характеристики 35 нс (40 нс - с выносным делителем)
Коэффициент отклонения 5 мВ/дел - 10 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Основная погрешность ±4%
Плавная регулировка коэффициента отклонения 2,5 раза
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе 300 В (200 в - с выносным делителем)
1 МОм / 30 пФ
1 МОм / 12 пФ (с делителем 1:10)
Входной импеданс
Горизонтальное отклонение
Коэффициент развертки 0,1 мкс/дел - 0,05 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)Плавная регулировка коэффициента развертки с перекрытием 2,5
Основная погрешность ±4%
Режим работы развертки: автоколебательный, ждущий, внешний сигнал.
Размер ЭЛТ 60х80 мм (6х8 делений)
Ширина линии луча 0,7 мм
Питание: сеть 220 В, 50 Гц; 115 и 220 В, 400 Гц; =24 В
Потребляемая мощность 50 В · А
Габариты 275х182х440 мм
Масса 10 кг
