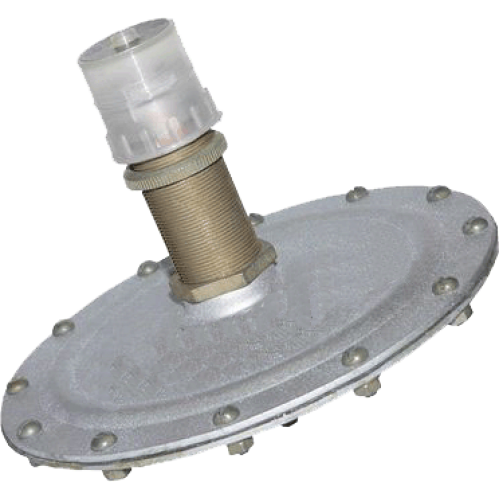

ДЕ-57-6

Датчики-реле предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а также разности давлений).

Контролируемая среда — воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.

Разработаны взамен датчиков РУМД - ДД-1.6, ДД-0.25, ДН-40, ДН-6, ДН-2.5, ДТ-40, ДТ-2.5.

В 2001 году датчики-реле ДЕ-57 удостоены награды "Знак качества XXI века", также являются лауреатами конкурса 100 лучших товаров России в 2000 году.

Отличия датчиков ДЕ от РУМД :

Габаритные размеры уменьшены не менее чем в 5 раз; масса приборов снижена почти в 3 раза; Приборы ДЕ имеют информационную шкалу настройки.

На обекте датчики-реле устанавливаются в вертикальном положении с помощью штуцера М12х1.5 поз.12 (кроме ДЕ-57-2ПН). В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.

Монтаж датчика-реле ДЕ-57-2ПН производится следующим образом:

Закрепить прибор на кронштейне;
Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по уплотнительному кольцу подсоединительного штуцера.

Подключение датчика-реле в электрическую цепь произведите по электрической схеме проводами сечением 0.5-1.6 мм

Технические характеристики датчиков-реле :
- температурах окружающей среды от - 30 град С до + 50 град С ;
- относительная влажность не более 95 % ;
- вибрация частотой до 25 Гц , с амплитудой не более 0,1 мм ;
- коммутируемая мощность переменного тока , не более 300 В*А ;
- напряжение переменного тока , не более 250 В ;
- коммутируемая мощность постоянного тока , не более 70 Вт ;
- напряжение постоянного тока , не более 30 Вт ;
Установка датчика на объекте - вертикальная , положение штуцером вниз .
Присоединительная резьба М12х1,5 .
Датчики-реле давления производятся по ТУ 25-02 160217-83

	Пределы Уставок кгс/см²	Величина зоны возврата кПа (кгс/см²)	Давление перегрузки кгс/м²	Габаритные размеры мм	Масса кг
ДЕ-57-6	0.6-6	0.6 (60)	18	95 х 130	0.25
