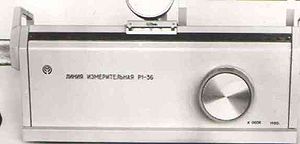

|   Р1-36  Линия измерительная коаксиальная Р1-36 предназначена для измерения параметров стоячих волн в коаксиальных трактах сечением 16/7мм с волновым сопротивлением 50 Ом. Технические характеристики приборов линии измерительные коаксиальные Р1-36:
Диапазон частот - 1ГГц-7,5ГГц;
Собственный КСВН - 1,02 (1ГГц-2ГГц), 1,025 (2ГГц-5ГГц), 1,04 (5ГГц-7,5ГГц);
Погрешность измерения КСВН по методу «максимум-минимум» с индикаторным прибором В8-6 (при Ккт = 2) - ≤2,6% (1ГГц-2ГГц), ≤3,2% (2ГГц-5ГГц), ≤5% (5ГГц-7ГГц);
Непостоянство связи зонда с полем линии Р1-36 - 1,2;
Относительная шунтирующая проводимость зонда линии - 0,013;
ВЧ тракт - коаксиал 50 Ом(16/7мм);
Габаритные размеры - 383х220х200мм;
Масса Р1-36 - 8,5кг. | ||||||
