Д5107 Ваттметр

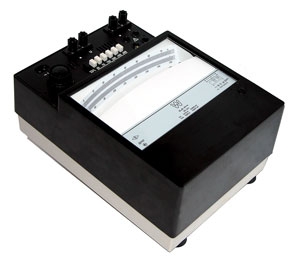

Ваттметр Д5107 (Д 5107, Д-5107)

    Предназначен для точных измерений мощности в однофазных цепях переменного и в цепях постоянного тока, а также для поверки менее точных приборов.
    Класс точности 0,1.
    Номинальный ток: 5А; 10А.
    Номинальное напряжение: 30В; 75В; 150В; 300В; 450В; 600В

Ваттметры Д5107 предназначены для точных измерений мощности в однофазных цепях переменного и в цепях постоянного тока, а также для поверки менее точных приборов.

Ваттметр Д5107 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.

Ваттметр Д5107-04.1 предназначен для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.

Технические данные

Ваттметры Д5107соответствуют классу точности 0,1 по ГОСТ 8476-78. Основные параметры прибора указаны в таблице. Номинальный коэффициент мощности ваттметров равен 1. Ток параллельной цепи ваттметров (5±0,1) мА. Нормальная область частот ваттметров от 45 до 65 Гц, рабочая область - свыше 65 до 500 Гц.

Нормальные условия применения прибора Ваттметр Д5107:

температура окружающего воздуха 20 °С (если на лицевой части прибора не указано иное значение). допускаемое отклонение ±2 °С;

относительная влажность окружающего воздуха 30-80% атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);

ориентация прибора относительно магнитного поля Земли - любая;

внешнее магнитное поле (кроме поля Земли) практически отсутствует ;

ферромагнитное основание отсутствует;

коэффициент искажения формы кривой тока и напряжения не более 5 %:

частота - в пределах нормальной области;

напряжение для ваттметра - номинальное с допускаемым отклонением ±2 %;

коэффициент мощности - номинальный;

разность потенциалов между параллельной и последовательной цепями ваттметров практически отсутствует;

положение прибора - горизонтальное;

измерения проводить после установления рабочего режима.

Предел допускаемой основной погрешности прибора Ваттметр Д5107 в нормальной области частот и на постоянном токе равен ±0,1 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора, вызванной отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот, равен ±0,1 % от конечного значения диапазона измерений.

Предел допускаемой дополнительной погрешности Ваттметра Д5107, вызванной отклонением напряжения на ±20% от номинального значения, при неизменном значении измеряемой мощности равен ±0,1% от конечного значения диапазона измерений. Время установления показаний прибора не превышает 3 с. Предел допускаемой дополнительной погрешности прибора Ваттметр Д5107, вызванной изменением температуры окружающего-воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,1 % от конечного значения диапазона измерений на каждые 10 °С изменения температуры.

Предел допускаемой дополнительной погрешности прибора Ваттметр Д5107, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,1 мТ, равен ±0,1 % от конечного значения диапазона измерений.

Питание цепи освещения прибора осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В. Для прибора, поставляемого по конкретным заказам, напряжение и частота питания цепи освещения светового указателя соответствуют указанным в заказе. Габаритные размеры: прибора - (205±1,45)х(230±1,6)х(135±2,0) мм; корпуса трансформатора - не более 65х85x45мм. Масса не превышает: прибора - 4,3 кг; трансформатора - 0,5 кг.

Ваттметр Д5107; Д5107-04.1
Номи- нальный ток, А	Конечное значение диапазона измерений, Вт, для номинальных напряжений						Параметры последовательных цепей
							Активное сопротивление, Ом	Номи нальная индук-тив- ность, мГн	Потре-бляемая мощность, В·А
	30В	75В	150В	300В	450В	600В	Активное сопротивление, Ом	Номи нальная индук-тив- ность, мГн	Потре-бляемая мощность, В·А
5А	150	375	750	1500	2250	3000	0,015	0,0025	0,40
10А	300	750	1500	3000	4500	6000	0,005	0,0007	0,60
