Д5094 Ваттметр

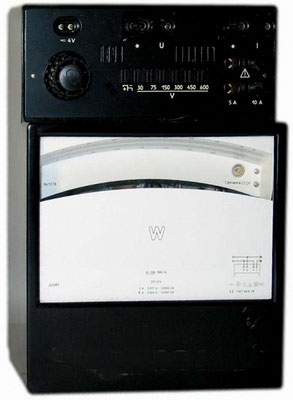

Ваттметр Д5094 малокосинусный (Д 5094, Д-5094)

    Однофазный, переносной, электродинамической системы, с подвижной частью на растяжках, предназначен для измерения мощности в цепях переменного тока при значениях коэффициента мощности от 0,1 до 1 в электрических цепях постоянного тока, а также для использования в качестве образцовых приборов при поверке менее точных ваттметров.
Номинальный ток 2,5А, 5А
    Номинальное напряжение 30В, 75В, 150В, 300В, 450В, 600В
    Класс точности 0,5

Ваттметры малокосинусные Д5094 (в дальнейшем - ваттметры) однофазные, переносные, электродинамической системы, с подвижной частью на растяжках, предназначены для измерения мощности в цепях переменного тока при значениях коэффициента мощности от 0,1 до 1 в электрических цепях постоянного тока, а также для использования в качестве образцовых приборов при поверке менее точных ваттметров.

Ваттметр Д5094 применяется, главным образом, при магнитных измерениях, при определении потерь в ферромагнитных материалах, испытаниях машин и аппаратов в режимах холостого, хода и т.п.

Ваттметры Д5094 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 60 % при температуре 25°С.

Ваттметры Д5094-04.1 предназначены для эксплуатации в условиях как сухого так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 50% при температуре 25 °С.

Технические данные

Ваттметр Д5094 соответствует классу точности 0,5 по ГОСТ 8475-78. Основные параметры ваттметров Д5094 указаны в таблице. Номинальный коэффициент мощностиваттметров 0,1. Ток параллельной цепи ваттметров (5±0,1) мА. Нормальная область частот от 45 до 65Гц. Рабочая область частот от 150 до 500 Гц. Время установления показаний не превышает 3с.

Предел допускаемой основной погрешности в нормальной области частот при коэффициенте стойкости от 0,1 до 1,0 и на постоянном токе равен ±0,5% от конечного значения диапазона измерений.

Предел допускаемой дополнительной погрешности ваттметров Д5094, вызванной отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот, равен ±0,5% от конечного значения диапазона измерений.

Предел допускаемой дополнительной погрешности ваттметров Д5094, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах, установленных рабочими условиями применения, на каждые 10 °С равен ±0,5%от конечного значения диапазона измерений. Нормальная температура 20 °С, если на лицевой части ваттметров не оговорено иное значение. (Допускаемое отклонение ±2°С)

Питание электрической цепи освещения ваттметров Д5094 осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60Гц через понижающий трансформатор, комплектуемый вместе с ваттметром, либо от источника переменного или постоянного тока напряжением (4±0,4)В.

В ваттметрах Д5094, поставляемых по конкретные заказам, напряжение и частота питания цепи освещения светового указателя соответствует указанным в заказе. Габаритные размеры: ваттметров - (205±1,45)х(290±1,6)х(135±2,0) мм, трансформатора, не более - 65х85х45 мм. Масса, не более: ваттметров - 4,3 кг, трансформатора - 0,5 кг.

Услов- ное обозна- чение	Обозна- чение	Номина- льный ток, А	Конечное значение диапазона измерений, Вт, для номинальных напряжений
			30В	75В	150В	300В	450В	600В
Д5094	3.395.445- 02 3.395.445- 02.10	2,5А 5А	7,5Вт 15Вт	18,75Вт 37,5Вт	37,5Вт 75Вт	75Вт 150Вт	112,5Вт 225Вт	150Вт 300Вт
Д5094- 04.1	3.395.445- 02.20

Условное обозначение	Обозначение	Номинальное сопротивление последовательной цепи, Ом	Номинальная индуктивность последовательной цепи, мГн

Д5094	3.395.445-02 3.395.445-02.10	0,04 0,016	2,5·10^-2 6,5·10^-3
Д5094-04.1	3.395.445-02.20
