Д5092 Ваттметр

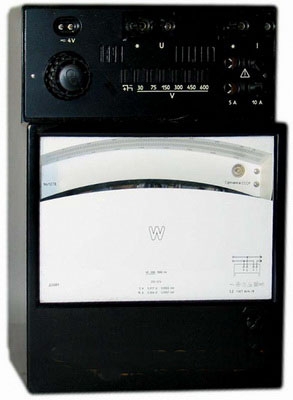

Ваттметр Д5092 (Д5092, Д-5092)
Номинальный ток 0,25А, 0,5А
Номинальное напряжение 30В, 75В, 150В, 300В, 450В, 600В
Класс точности 0,5
Ваттметры малокосинусные Д5092 (в дальнейшем - ваттметры) однофазные, переносные, электродинамической системы, с подвижной частью на растяжках, предназначены для измерения мощности в цепях переменного тока при значениях коэффициента мощности от 0,1 до 1 в электрических цепях постоянного тока, а также для использования в качестве образцовых приборов при поверке менее точных ваттметров.
Ваттметр Д5092 применяется, главным образом, при магнитных измерениях, при определении потерь в ферромагнитных материалах, испытаниях машин и аппаратов в режимах холостого, хода и т.п.
Ваттметры Д5092 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 60 % при температуре 25°С.
Ваттметры Д5092-04.1 предназначены для эксплуатации в условиях как сухого так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 50% при температуре 25 °С.
Ваттметр Д5092 соответствует классу точности 0,5 по ГОСТ 8475-78. Основные параметры ваттметров Д5092 указаны в таблице. Номинальный коэффициент мощностиваттметров 0,1. Ток параллельной цепи ваттметров (5±0,1) мА. Нормальная область частот от 45 до 65Гц. Рабочая область частот от 150 до 500 Гц. Время установления показаний не превышает 3с.
Предел допускаемой основной погрешности в нормальной области частот при коэффициенте стойкости от 0,1 до 1,0 и на постоянном токе равен ±0,5% от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности ваттметров Д5092, вызванной отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот, равен ±0,5% от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности ваттметров Д5092, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах, установленных рабочими условиями применения, на каждые 10 °С равен ±0,5%от конечного значения диапазона измерений. Нормальная температура 20 °С, если на лицевой части ваттметров не оговорено иное значение. (Допускаемое отклонение ±2°С)
Питание электрической цепи освещения ваттметров Д5092осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60Гц через понижающий трансформатор, комплектуемый вместе с ваттметром, либо от источника переменного или постоянного тока напряжением (4±0,4)В.
В ваттметрах Д5092, поставляемых по конкретные заказам, напряжение и частота питания цепи освещения светового указателя соответствует указанным в заказе. Габаритные размеры: ваттметров - (205±1,45)х(290±1,6)х(135±2,0) мм, трансформатора, не более - 65х85х45 мм. Масса, не более: ваттметров - 4,3 кг, трансформатора - 0,5 кг.
|
Условное обозна-
чение |
Обозна-
чение |
Номина-
льный ток, А |
Конечное значение диапазона измерений, Вт, для номинальных напряжений |
|||||
|
30В
|
75В
|
150В
|
300В
|
450В
|
600В
|
|||
|
Д5092
|
3.395.445
3.395.445-
00.10 |
0,25А
0,5А
|
0,75Вт
1,5Вт
|
1,875Вт
3,75Вт
|
3,75Вт
7,5Вт
|
7,5Вт
15Вт
|
11,25Вт
22,5Вт
|
15Вт
30Вт
|
|
Д5092-04.1
|
3.395.445-
00.20 |
|||||||
|
Условное обозначение
|
Номинальное сопротивление последовательной цепи, Ом |
Номинальная индуктивность последовательной цепи, мГн |
|
|
Д5092
|
2,6
0,65
|
2,3
0,58
|
|
|
Д5092-04.1
|
