Д5089 Ваттметр

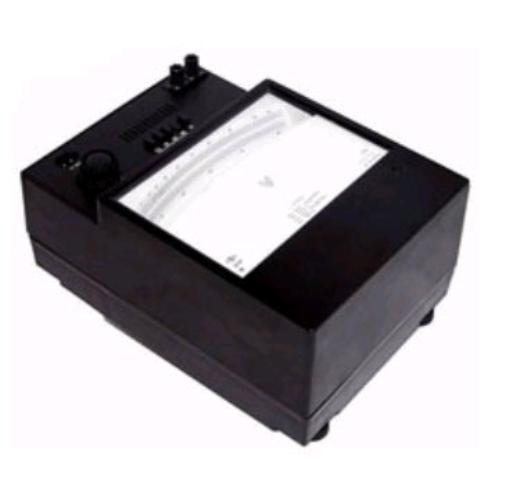

Ваттметр Д5089 (Д 5089, Д-5089)
    Предназначен для измерения мощности в однофазных цепях переменного и постоянного тока, а также для поверки менее точных приборов.
    Габариты не более (205±1,45)х(290±1,6)х(135±2,0) мм.
    Класс точности 0,2.

    Ваттметры Д5089 предназначены для измерения мощности в однофазных цепях переменного и постоянного тока, а также для поверки менее точных приборов.
    Ваттметры Д5089 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях, при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % (при 25 °С ).
   Ваттметры Д5089 -04.1 (тропическое исполнение) предназначены для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °C и относительной влажности до 80 % при температуре 25 °С (по ГОСТ 15150-69).

    Технические данные

    Ваттметры Д5089 соответствуют классу точности 0,2 по ГОСТ 8476-78.
    Основные параметры прибора Ваттметр Д5089 указаны в таблице . Номинальный коэффициент мощности ваттметра – 1,0. Номинальный ток параллельной цепи ваттметра Д5089 равен (5 ± 0,1) mА. Нормальная область частот ваттметра от 45 до 500 Гц, рабочая область частот – 500-1000 Гц.
    Предел допускаемой дополнительной погрешности прибора Ваттметр Д5089, вызванной отклонением напряжения на ± 20 % от номинального значения либо от пределов нормальной области напряжений, при неизменном значении измеряемой мощности равен ± 0,2 % от конечного значения диапазона измерений.
    Предел допускаемой дополнительной погрешности прибора Ваттметр Д5089, вызванной отклонением частоты от верхней границы нормальной области до любого значения в рабочей области частот, не превышает ± 0,2 % от конечного значения диапазона измерений.
    Предел допускаемой дополнительной погрешности прибора Ваттметр Д5089, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, равен ±0,2% от конечного значения диапазона измерений. Нормальная температура – 20±2 °С, если на лицевой части прибора не оговорено иное значение.
    Изменение показаний прибора Ваттметр Д5089, вызванное влиянием внешнего однородного постоянного магнитного поля , а также поля, синусоидально изменяющегося во времени с частотой (в пределах нормальной области), одинаковой с частотой тока, протекающего по измерительным цепям прибора, равен ± 0,2% от конечного значения диапазона измерений при значении индукции магнитного поля, не превышающем 0,2 мТл при частоте до 1 kHz и 0,13 мТл – при частоте 1,5 kHz.
    Время установления показаний не более 3с. Питание цепи освещения прибора Ваттметр Д5089 производится от сети переменного тока напряжением (220 ± 22) В частотой 50 – 60 Гц через понижающий трансформатор (поставляется в комплекте с приборами), либо непосредственно от источника переменного или постоянного тока напряжением (4±0,4) В.
    Габаритные размеры прибора не более (205±1,45)х(290±1,6)х(135±2,0) мм, масса прибора не более 4,3 кг. Габаритные размеры корпуса трансформатора не более 65х85х45 мм, масса трансформатора не более 0,5 кг.

Номинальный ток

Конечное значение диапазона измерений, Вт,




Номинальные напряжения

Нормальные области напряжений



30В

75В

150В

300В

450В

600В

100-150В

200-300В

300-450В



5 A

150

375

750

1500

2250

3000

-

-

-



10 A

300

750

1500

3000

4500

6000

-

-

-



Параметры последовательных цепей



Активное сопротивление, Ом

Индуктивность, мГн

Потребляемая мощность на частоте 50 Hz, V·A





0,015

0,0025

0,4



0,005

0,0007

0,6
