Д5066 Ваттметр переносной

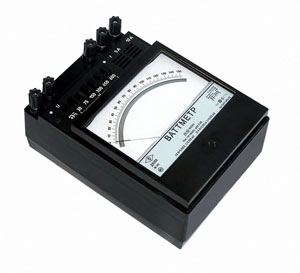

Ваттметр Д5066 (Д-5066, Д 5066)
Ваттметр Д5066 переносной, ферродинамической системы, с подвижной частью на растяжках предназначен для измерения активной мощности в однофазных электрических цепях постоянного и переменного тока. Класс точности 0,5. Номинальный ток: 5А; 10 А. Номинальное напряжение: 30В; 75В; 150В; 300В; 450В; 600В.
Ваттметры Д5066 переносные, ферродинамической системы, с подвижной частью на растяжках предназначены для измерения активной мощности в однофазных электрических цепях постоянного и переменного тока.
Ваттметр Д5066 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 5 до 40 °С и относительной влажности до 90 % при температуре 25 °С;
Ваттметры Д5066-04.1 предназначены для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.
Технические данные
Класс точности ваттметров 0,5 по ГОСТ 8476-78. Основные параметры ваттметров Д5066 указаны в. табл.1. Номинальный коэффициент мощности ваттметров 1. Ток параллельной цепи ваттметров (3±0,06)мА. Нормальная область частот ваттметров от 45 до 65 Гц, рабочая область частот - свыше 65 до 500 Гц.
Предел допускаемой основной погрешности ваттметров Д5066 в нормальной области частот и на постоянном токе равен ±0,5 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности ваттметров Д5066, вызванной отклонением напряжения на ±20 % от номинального значения при неизменном значении измеряемой мощности, равен ±0,5 % от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности ваттметров Д5066, вызванной отклонением частоты от верхнего предела нормальной области частот до любого значения частоты в рабочей области частот, равен ±0,5 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности ваттметров Д5066, вызванной изменением температуры окружающего воздуха от нормальной (20±2) °С до любой температуры в пределах рабочего диапазона, равен ±0,5 % от конечного значения диапазона измерений на каждые 10 °С изменения температуры.
Время установления показаний ваттметров не превышает 4 с. при температуре (20 ± 2) °С. Габаритные размеры ваттметров (140±1,25)х(195±1,45)х(92± 2,7)мм. Масса ваттметров не превышает 1,5 кг.
Таблица 1.
|
Условное |
Номи- |
Конечное значение диапазона измерений мощности, для номинальных напряжений |
Мощность, потреб- |
||||||
|
30В
|
75В
|
100В
|
150В
|
300В
|
450В
|
600В
|
|||
|
Д5066,
Д5066-04.1
|
5А
|
150Вт
|
375Вт
|
-
|
750Вт
|
1500Вт
|
2250Вт
|
3000Вт
|
0,155
|
|
10А
|
300Вт
|
750Вт
|
-
|
1500Вт
|
3000Вт
|
4500Вт
|
6000Вт
|
0,415
|
|
