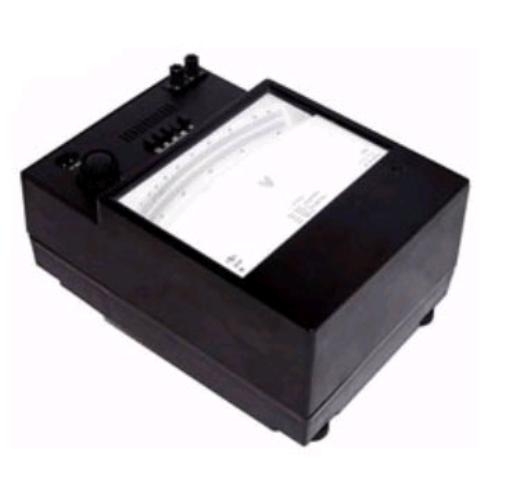

Д50163 Ваттметр

Ваттметр Д50163 (Д 50163, Д-50163)
    Предназначен для измерения силы тока, напряжения и мощности в цепях постоянного и переменного тока.
    Габариты не более 205х290х135мм.
    Класс точности 0,2.

    Ваттметры Д50163 предназначены для измерения силы тока, напряжения и мощности в цепях постоянного и переменного тока.
    Ваттметры Д50163 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях, при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % (при 25 °С ).
    Ваттметры Д50163 - исполнение 0, категории 4.1 предназначены для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °C и относительной влажности до 80 % при температуре 25 °С (по ГОСТ 15150-69).

    Технические данные

    Ваттметр Д50163 соответствует классу точности 0,2 по ГОСТ 8476-78 непосредственно после включения и в течении любого времени непрерывной работы.
    Номинальный коэффициент мощности ваттметра Д50163 – 1,0. Номинальный ток параллельной цепи ваттметра 5 мА.

    Нормальная область частот ваттметра Д50163 от 45 до 500 Гц, рабочая область частот – свыше 500 до 1000 Гц.
    Предел допускаемой дополнительной погрешности ваттметров Д50163, вызванной отклонением напряжения на ± 20 % от номинального при неизменном значении измеряемой мощности равен пределу допускаемой основной погрешности.
    Изменение показаний прибора Ваттметр Д50163, вызванное изменением частоты от верхней границы нормальной области до любого значения в рабочей области частот, не превышает ± 0,2 % от конечного значения диапазона измерений.
    Предел допускаемой дополнительной погрешности прибора Ваттметр Д50163, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот, но не более 1 кГц) магнитного поля с магнитной индукцией 0,2 мТл, не превышает ± 0,2% от конечного значения диапазона измерений.
    Время установления показаний не более 4с. Питание цепи освещения прибора Ваттметр Д50163 производится от сети переменного тока напряжением (220 ± 22) В частотой 50 – 60 Гц через понижающий трансформатор (поставляется в комплекте с приборами), либо непосредственно от источника переменного или постоянного тока напряжением 4В.
    Габаритные размеры прибора Ваттметр Д50163 не более 205х290х135 мм, масса прибора не более 4,5 кг. Габаритные размеры корпуса трансформатора не более 65х85х45 мм, масса трансформатора не более 0,5 кг.

Ваттметр Д50163
Номинальный ток, А	Конечное значение диапазона измерений, Вт, для номинальных напряжений						Номина- льное актив- ное сопротив- ление, Ом	Номина- льная индуктив-ность, мГн
Номинальный ток, А	30В	75В	150В	300В	450В	600В	Номина- льное актив- ное сопротив- ление, Ом	Номина- льная индуктив-ность, мГн
0,5	15Вт	37,5Вт	75Вт	150Вт	225Вт	300Вт	0,1	0,087
1	30Вт	75Вт	150Вт	300Вт	450Вт	600Вт	0,028	0,022
